防静电接地系统

防静电接地系统工程

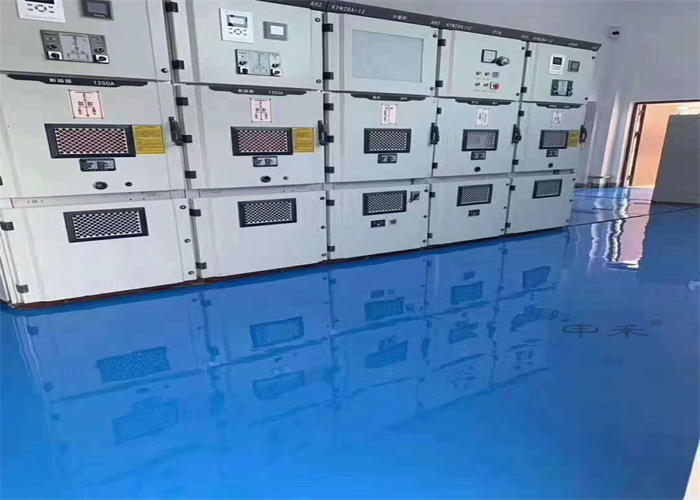

       应用场所：变压器房、机房、电子厂房、加油站、燃气站、化工厂、国防等。

       防静电接地：静电主要由不同物质相互摩擦而产生，在电子厂房过程中，静电所造成的危害是多方面的。首先，该工程中很多设备及仪器对静电电压比较敏感，静电会影响其正常工作甚至出现错误;其次，由静电产生的高电压会引起人身触电；另外，当静电严重时肯能会引起火花放电，严重的会造成火事故。

       为消除静电所产生的危害，采取消除静电的措施。消除静电的方法很多，但是简单有效的办法是采取接地措施。电子厂房中，对所有会产生静电的设备都应保证可靠接地。防静电地坪也在防护材料中，分布有铜线构成的网络，这些金属网络彼此形成电流通路，用于防静电地坪的静电传导。作为电气设计配合，防静电接地系统所在空间的建筑柱上，适当预留接地端子。在地坪敷设完毕后，将防静电地坪内的金属线与该接地端子相连。另外，接地端子须通过柱内主筋与接地极连通，以使静电通过接地端子沿柱内主筋流向地极。

一、几种接地概念

      A、保护接地。就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

      B、工作接地。将电力系统中的某一点（通常是中性点）直接或经特殊设备（如笑弧线圈，阻抗，电机等）与大地作金属连接，称为工地连接。

      C、重复连接（并联）。接地电阻值很低，零线断路点后面碰相外壳的对地电压就很小，对人身的危险就会大大减轻。

      D、防雷接地。把雷电流迅速导入大地以防止雷害为目的的接地。

      E、甲禾防静电接地系统：将带静电物体或有可能产生静电的物体（非绝缘体）通过导电电体与大地构成电气回路的接地叫静电接地。静电接地电阻一般要求不大于10欧姆。

二、防静电接地和其它几种接地关系

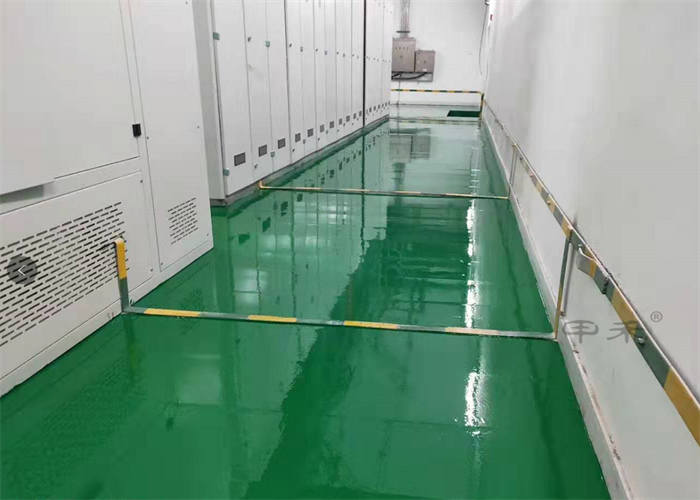

       防静电工程中静电防护区的地线较为常用的敷设方法有两种：一种是专门埋设单独的大地接地装置，引出的接地线，敷设到线的防静电作业岗位。二是采用三相五线制供电系统中的地线，引出电源零线的同时，单独引出大地地线作防静电接地母线。

       静电接地应尽可能避开与某些精密仪器的接地共同一个接地体。因为静电接地泄放静电有时可产生较高脉冲，对仪器产生干扰。

       静电接地应和防雷接地分开。因为防雷接地在泄放雷电流时，可产生较高反击电压，通过静电接地能将反击电压引静电防护区造成事故或将仪器设备损坏。在工程中静电接地应与防雷接地相隔20m距离。

防静电接地电阻与接地极埋设的技术标准和规范有：SJ/T10694、SJ/T10630-95、SJ/T10533、GJB1210-91、GB12158-90。

三、接地体总体布置设计

       防静电接地体总体布置设计应视地形、地势、土质等情况而定，并无一定之规，而应根据具体条件进行设计。现提供下述几种方式供参考。共分垂直、水平及二者混合的布置方式，详细技术资料及施工，请咨询珠海甲禾地坪漆厂家。
